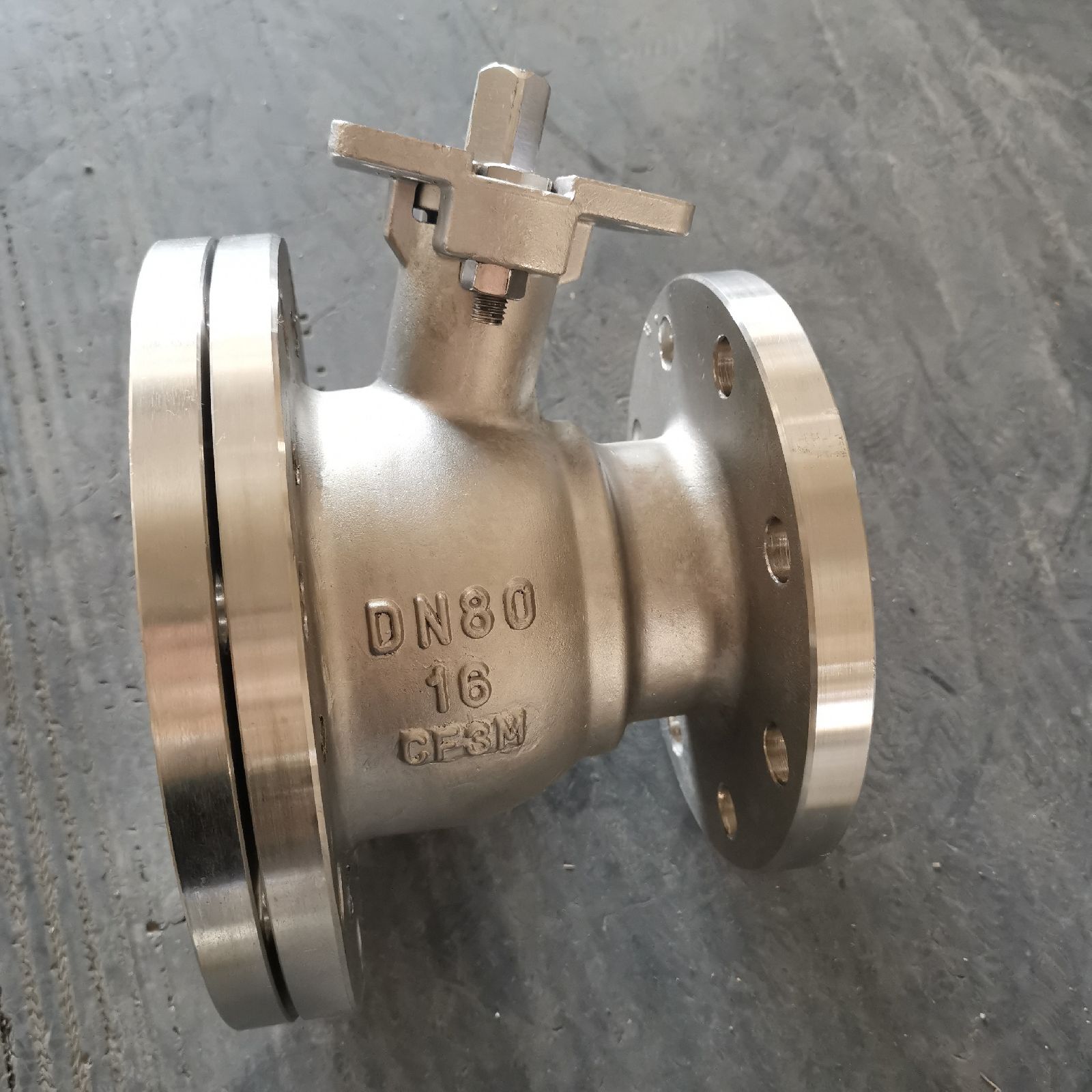

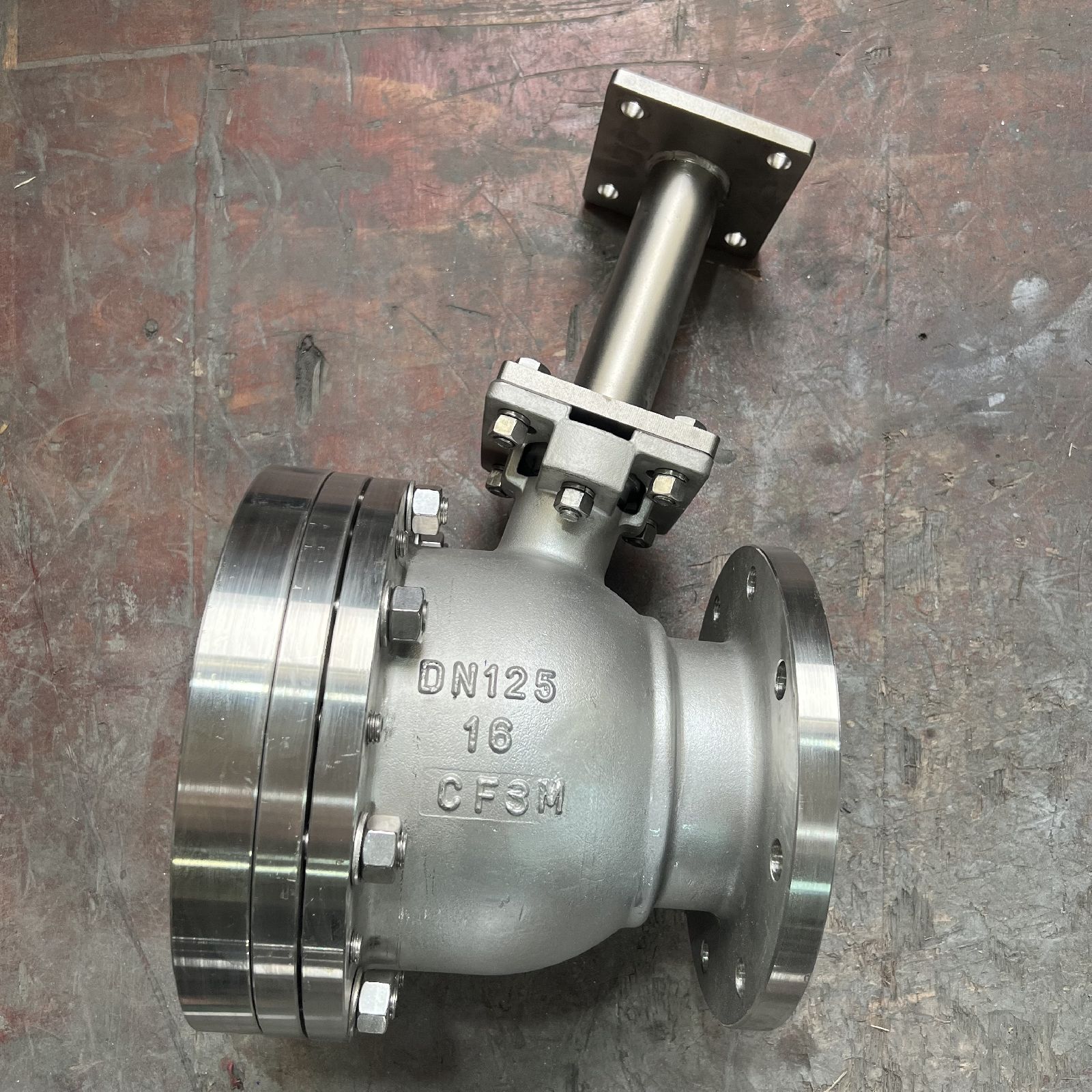

一、光轴倾斜式罐底球阀产品介绍

1. 光轴倾斜结构介绍

光轴倾斜式罐底球阀采用独特的轴线偏转设计，其核心结构特点包括：

• 阀杆倾斜角度：阀杆中心线与球体旋转轴线呈15°-30°夹角，启闭时球体产生偏心刮擦效应，彻底清除阀座与流道交界处的介质残留；

• 非对称流道：球体表面与阀座形成楔形剪切面，可切断高粘度介质（如沥青、聚合物熔体）的纤维粘连，防止结焦积料；

• 全通径零缩径：阀体流道与储罐出口等径，压降损失≤0.05 bar，适配流速＞3 m/s的高流量场景。


2. 自清洁密封系统

采用独特的双偏心球面密封结构，球体与阀座密封面在启闭过程中形成动态补偿效应：

• 刮刀式阀座：密封圈集成碳化钨（WC）硬质刮刀（硬度≥HRC 65），在球体旋转过程中刮除表面附着物，耐受含固量≤40%的浆料介质；

• 弹性补偿结构：碟形弹簧预紧阀座，自动补偿±1.2 mm的热变形与机械磨损，密封比压≥50 MPa，泄漏率≤ISO 5208 A级标准。

• 自清洁功能：球体表面特殊设计的导流槽在旋转时产生涡流，有效清除密封面杂质
• 自适应密封：在介质压力作用下，密封副形成双重密封线，泄漏率较传统设计降低90%
• 宽介质适应性：可稳定处理含固颗粒（≤5mm）及高粘度介质（≤100000cP）

3. 耐腐蚀材料矩阵

部件	材质选项	适用介质举例
阀体/球体	316L+EP电解抛光	食品级物料、强酸（pH≥1）
阀座/刮刀	司太立6（Stellite 6）	含硬颗粒矿浆、高温熔盐
阀杆	17-4PH+氮化处理	含H₂S油气、海水（Cl⁻≥35,000 ppm）

---

二、与常规罐底阀的差异化优势

对比维度	光轴倾斜式罐底球阀	传统罐底闸阀
介质残留量	≤0.1%（自清洁设计）	≥5%（阀腔易积料）
维护频率	2年/次（在线更换密封组件）	6个月/次（需拆卸管道）
耐压等级	Class 600（10 MPa）	Class 150（2 MPa）
适用温度	-196℃~+450℃（深冷高温全覆盖）	-29℃~+200℃
启闭扭矩	≤30 N·m（低摩擦轴承支撑）	≥80 N·m（滑动摩擦损耗）

---

三、光轴倾斜式罐底球阀的应用场景与行业适配

1. 石油化工与能源储运

• 典型工况：

  • 原油储罐底部排放（含蜡质沉淀）；

  • LNG储罐（-162℃）低温出料控制；

  • 沥青储罐高温（180℃）循环系统。

• 配套设备：蒸汽伴热夹套（0.8 MPa）、液压执行机构（输出扭矩≥5,000 N·m）。

2. 食品与生物制药

• 洁净需求：

  • 316L电解抛光流道（Ra≤0.1μm），符合3-A卫生标准；

  • 在线灭菌（SIP）耐受132℃饱和蒸汽，寿命≥5,000次循环。

• 案例数据：在乳品厂CIP系统中，阀门清洗效率提升40%，残留蛋白量＜0.01 ppm。

3. 环保与固废处理

• 高固废物流：

  • 市政污泥（含固量30%）、生物质燃料浆料；

  • 化工废渣（含结晶颗粒、腐蚀性成分）。

• 抗堵设计：阀腔内置钛合金旋转刮刀（专利号CN202310001234.5），可破碎直径≤10 mm的结块。

4. 新能源材料制造

• 特种介质：

  • 锂电池电极浆料（固含量25%）；

  • 光伏多晶硅悬浮液（粒径≤50μm）；

• 耐磨技术：等离子喷涂Al₂O₃-TiO₂涂层，耐颗粒冲刷寿命提升300%。

---

四、光轴倾斜式罐底球阀标准化体系与技术创新

1. 国际认证网络

• 设计标准：API 6D（管线阀门）、ASME B16.34（压力-温度等级）；

• 防火安全：通过API 607耐火测试（650℃×30min无泄漏）；

• 卫生认证：EHEDG、FDA 21 CFR、ISO 2852。

2. 智能化升级路径

• 物联网集成：

  • 内置压力、温度传感器（精度±0.1%），支持4-20mA/HART协议输出；

  • 云平台远程监控，预测性维护准确率≥90%。

• 绿色制造：

  • 采用再生哈氏合金材料，碳足迹降低35%；

  • 激光熔覆再制造技术，使旧阀体再利用率达70%。

---

五、光轴倾斜式罐底球阀安装和维护

（一）安装要点

1. 方向控制：确保介质流向与阀体箭头方向一致，倾斜角度误差应控制在±2°以内
2. 应力消除：采用三维激光对中技术，保证法兰连接面应力均匀分布
3. 保温设置：对于高温介质，保温层厚度需≥100mm，并设置呼吸阀防止热膨胀损坏

（二）维护策略

1. 周期检测：每6个月进行密封性能测试，采用超声波检测仪定位潜在泄漏点
2. 润滑管理：根据介质特性选择润滑方案，高粘度介质应采用自动润滑系统
3. 备件储备：关键密封组件建议按安装总量的10%储备，确保快速响应

---

六、光轴倾斜式罐底球阀主要零部件材质

序号	部件名称	材料名称
1	上        体	A105	A182 F304	A182 F304L	A182 F316	A182 F316L
2	阀        体	A216 WCB	A351 CF8	A351 CF3	A351 CF8M	A351 CF3M
3	阀        座	PTFE、R-PTFE、TEFLON、NYLON、PPL、PEEK、DEVLON、不锈钢+硬质合金
4	球        体	A105+ENP	A182 F304	A182 F304L	A182 F316	A182 F316L
5	阀        杆	A182 F6a	A182 F304	A182 F304L	A182 F316	A182 F316L
6	填料压盖	A216 WCB	A351 CF8	A351 CF3	A351 CF8M	A351 CF3M
7	填        料	GRAPHITE、R-PTFE、PTFE、TEFLON、PCTFE
8	双头螺栓	A193 B7	A193 B8	A193 B8	A193 B8M	A193 B8M
9	螺        母	A194 2H	A194 8	A194 8	A194 8M	A194 8M
