1 安全危机与技术响应

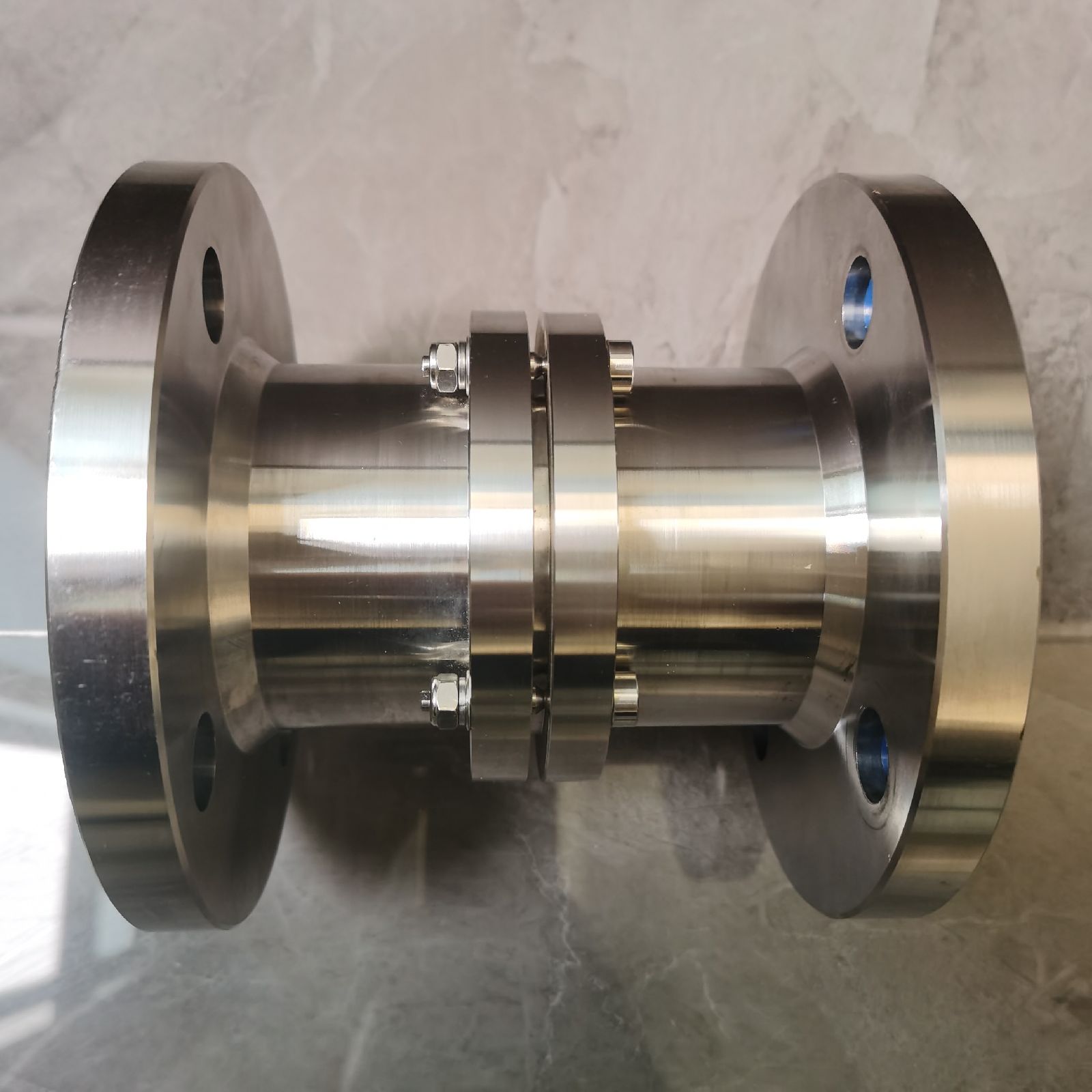

在液化天然气（LNG）产业链中，超低温介质的装卸安全始终是行业核心挑战。LNG在标准大气压下的沸点为-162℃，一旦泄漏将迅速气化，体积膨胀600倍以上，形成易燃易爆的蒸气云37。传统阀门在突发外力作用下极易发生管道断裂，导致灾难性后果。LNG拉断阀（又称低温紧急脱离装置）正是为解决这一痛点而生的专用安全设备，它被安装在鹤管、软管与输送管线的连接端，在超过设定拉力时自动断开并瞬时密封，成为整个输送系统中的“主动薄弱点”。

2 结构创新与核心优势

2.1 被动触发保护机制

LNG拉断阀的核心价值在于其独特的机械式被动触发机制，无需依赖外部电力或液压动力。其工作原理基于精妙的结构设计：

• 预紧力控制系统：通过高精度拉断螺栓（不锈钢或合金钢）预先设定分离阈值（如DN50规格对应1300-1500kgf），确保正常操作时保持稳固连接。

• 双重触发保障：沿软管敷设的钢丝绳触发系统与压力传感器协同工作，当槽车意外移动超出安全范围时，钢丝绳提前绷紧触发分离。

• 瞬时响应设计：从触发到完全分离的响应时间控制在0.3秒内，远快于人工反应速度，*大限度降低事故风险。

表：LNG拉断阀的典型拉断力设计标准（基于PN2.5MPa工况）

通径规格	拉断力范围(kgf)	适用场景
DN25	750-950	小型槽车加注
DN50	1300-1500	标准LNG槽车
DN80	2000-2200	船舶燃料加注
DN150	5500-6000	大型接收站装卸

2.2 双阀快速闭合系统

分离瞬间的密封可靠性是拉断阀的技术核心，其创新设计体现在：

• 双向弹簧蓄能密封：分离后内置弹簧释放预存能量，推动阀瓣以0.15秒速度完成密封，比介质泄漏速度快3倍。

• 低温自适应密封环：采用复合结构密封材料（PTFE主体镶嵌316L金属骨架），确保在-196℃下仍保持弹性，泄漏率≤1×10⁻⁶ mbar·L/s（ISO 5208 A级标准）。

• 冗余密封设计：主密封失效时，副密封在压差作用下自动激活，形成双重保障。

2.3 模块化可复位设计

与一次性安全装置不同，LNG拉断阀采用模块化可复位设计，大幅降低使用成本：

• 快速复位流程：操作人员仅需更换拉断螺栓、检查密封面完整性（损坏率<5%），30分钟内即可恢复使用。

• 自诊断功能：阀体集成状态指示器，通过可视窗口显示密封系统健康状态，预判维护需求。

• 寿命周期管理：核心部件设计寿命达500次拉断循环或15年服役期，显著降低全生命周期成本。

3 关键应用场景与性能表现

3.1 槽车装卸安全防护

在公路与铁路槽车装卸环节，LNG拉断阀已成为强制安全配置，其价值体现在：

• 防溜车保护：当槽车意外移动（如手刹失效）时，系统在管道受力前触发分离，避免拉断软管导致的LNG泄漏。

• 紧急脱离功能：突发火灾时，槽车无需拆卸鹤管即可迅速驶离，为事故处置赢得宝贵时间9。

• 经济效益：单次事故预防可减少直接经济损失超200万元（以30吨LNG泄漏计），投资回报率超10：1。

3.2 船舶燃料加注系统

随着国际海事组织（IMO）限硫令实施，LNG动力船快速增长，船舶加注安全面临新挑战：

• 波浪补偿需求：船舶晃动可能造成连接管路过载，拉断阀设定拉力需考虑动态载荷（通常增加30%安全余量）。

• 大流量适配：DN150以上阀门采用多通道分流设计，在保持低压损（<0.2bar）前提下实现200m³/h加注流量。

• 海水腐蚀防护：阀体采用超级双相钢S32750（PREN>40），耐受海洋大气与飞沫腐蚀，设计寿命达25年。

3.3 泄漏控制效果对比

表：LNG拉断阀与传统安全装置泄漏控制效果对比

技术指标	LNG拉断阀	机械安全销	电动切断阀
响应时间	<0.5秒	>2秒	1-3秒（含信号延迟）
泄漏量（DN50）	<50ml	>5L	200-500ml
复位时间	30分钟	需更换部件（2小时）	自动复位
无电源可靠性	高	高	低

4 超低温适应性技术创新

4.1 材料选择与处理工艺

LNG的-162℃超低温环境对材料提出严苛要求，关键技术突破包括：

• 深冷材料处理：阀体采用改性316L不锈钢（Ni含量提升至12-15%），通过特殊深冷处理（-196℃×24h）稳定奥氏体组织，冲击韧性提升50%。

• 密封材料革新：传统PTFE在-100℃以下脆化，新型填充聚三氟乙烯（PCTFE） 通过玻璃纤维增强，将使用温度下限延伸至-196℃，压缩回弹率≥65%。

• 润滑系统优化：传动部件采用全氟聚醚（PFPE）低温润滑脂，在-80℃仍保持润滑性，摩擦系数稳定在0.05-0.08。

4.2 结构设计创新

针对低温特性，LNG拉断阀采用多项专利结构设计：

• 长颈阀盖设计：阀盖延长段≥250mm（DN50），确保填料函温度>-100℃，防止填料冻结失效。

• 冷能阻隔技术：阀杆处设置铜合金滴水板，直径超过法兰边缘，有效防止空气水分冷凝冻结操作机构。

• 中腔泄压结构：密闭阀腔设置双金属片式泄压阀，当残留LNG气化超压时自动泄放（设定压力为1.5倍工作压力），避免阀体爆裂。

4.3 安全防护体系

针对LNG易燃易爆特性，拉断阀集成多重安全防护：

• 防静电设计：阀杆与阀体间嵌入铍铜合金导电弹簧，电阻≤5Ω，有效导出操作摩擦产生的静电。

• 防火保护：通过API 607认证，软密封失效后金属密封副（司太立合金堆焊）在650℃高温下仍保持密封。

• 防甩动装置：分离后的软管端加装防甩链，防止压力作用下软管甩动伤人，提升现场安全性。

5 标准认证与质量控制

5.1 国内外标准体系

LNG拉断阀的制造与测试遵循严格的标准体系：

• 设计与制造：

  • 国际：BS6364（英国低温阀门标准）、MSS SP-134（美国阀盖加长标准）

  • 国内：GB/T 24925-2010《低温阀门技术条件》

• 测试认证：

  • 低温性能：ISO 15848-1（低温泄漏测试）

  • 防火安全：API 607（火灾安全测试）

  • 防爆认证：ATEX/IECEx（爆炸环境适用性）

5.2 全生命周期质控

为确保可靠性，高端LNG拉断阀实施全流程质控：

• 材料阶段：阀体锻件100%渗透检测（PT），化学成分符合ASTM A182 F316L。

• 制造阶段：

  • 深冷处理：-196℃×24h稳定化处理

  • 密封测试：氦质谱检漏（灵敏度1×10⁻⁶ mbar·L/s）

• 服役阶段：

  • 定期维护：每季度检查拉断机构灵敏度

  • 寿命管理：500次动作或15年强制退役
