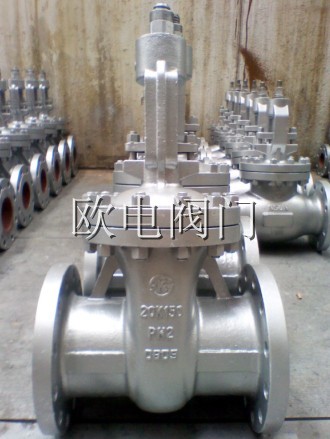

阀门名称：日标碳钢闸阀,碳钢日标闸阀
日标碳钢闸阀型号：
Z41H-5K/Z41H-10K/Z41H-20K/Z41H-40K/Z41H-45K/Z41H-65K
选配执行器：手动、伞齿轮、蜗轮、气动、电动、液动
相关产品：日标碳钢闸阀|碳钢日标闸阀|温州日标球阀
阀门连接：法兰式/焊接式/对夹式/对焊/承插焊/螺纹/内螺纹/丝口/丝扣
阀门材质：不锈钢/304不锈钢/316不锈钢/304L不锈钢/316L不锈钢/321不锈钢/310S不锈钢耐/2520高温不锈钢/904L不锈钢/317L不锈钢/ C4不锈钢/CF8不锈钢/CF8M不锈钢/CF3不锈钢/CF3M不锈钢/CF8C不锈钢/20#/25#/低温钢/奥氏体不锈钢、双相不锈钢2205、纯钛材、纯镍材、纯锆材、铬钼钢ZG20CrMo、铬钼钢WC6、铸钢、碳钢、WCB碳钢、LCB低温碳钢、哈氏合金、蒙乃尔合金、锻钢、A105、F11、F304/F304L/F316L/WC6/ N6、N201、N200、CZ-100、N02200、N02201 、UB6、
相关产品：日标碳钢闸阀|碳钢日标闸阀|温州日标闸阀阀门规格口径：
DN6/DN10/DN15/DN20/DN25/DN32/DN40DN50/DN65/DN80/DN100/DN125/DN150/DN200
DN250/DN300/DN350/DN400/DN450/DN500/DN600/DN700/DN800/DN900/DN1000
PNS:1/2”|3/4”|1”|1 1/4”|1 1/2”|2”|2 1/2”|3”|4”|5”|6”|8”|10”|12”|14”|16”|18”|20”|24”|28”|32”|36”

日标碳钢闸阀适用于ANSI Class150～2500、PN2.0～42.0MPa、JIS10～20K，工作温度-29～425℃(碳钢)及-40～500℃(不锈钢)的名种管路上，用于截断或接通管路中的介质。

日标碳钢闸阀通过选用不同的材质，可适用于水、蒸汽、油品、硝酸、醋酸、强氧化性介质及尿素等多种介质。

Z41W-10K日标碳钢闸阀适用JIS10～20K，工作温度-29～425℃(碳钢)及-40～500℃(不锈钢)的名种管路上，用于截断或接通管路中的介质。
通过选用不同的材质，可适用于水、蒸汽、油品、硝酸、醋酸、强氧化性介质及尿素等多种介质。驱动方式手动、伞齿轮传动及电动。
①产品设计制造符合国外先进标准要求，密封可靠，性能优良。
②结构设计紧凑合理，造型美观。
③采用楔式弹性闸板结构，中大口径设置滚动轴承，启闭轻松。
④阀体材料品种齐全，填料、垫片根据实际工况或用户要求合理选配，可适用于各种压力、温度及介质工况。
⑤采用国内外多种配管法兰标准及法兰密封面型式，满足各种工程需要及用户要求。

阀门压力：低压、中压、高压、常压
阀门温度：高温、低温、保温夹套、常温
PN-2.5P/6P/10P /16P/25P/40P/64P/100P/160P /200P
CL-150Lb/300LB/600LB/800/900LB/1500LB
K级-5K/10K/16K/20K/30K/40K/45K/65K
阀门结构：明杆/暗杆/直通式/二通/三通/四通/浮动式/固定式/直流式/角式/升降式/旋启式/立式/卧式
阀门密封：软密封、硬密封、波纹管、STL、PPL、PTFE、M、N、B、Y、Cr13
阀门标准：日标/JIS日标/JPI日标/美标/API 6D美标/ANSI美标/德标/DIN德标/机械部JB/79化工部标准HG20592/国标/GB9113国标/GB国标/石油化工部SH3064
经营品牌：【中国欧电阀门】【浙江欧电阀门】【欧克阀门】【上海欧电阀门】
阀门外形：重型|大型|精铸
阀门适用介质：水、蒸汽、油品、硝酸、醋酸、强氧化性介质及尿素等
适用范围：自来水、污水、建筑、石油、化工、食品、医药、轻纺、电力、船舶、冶金、热力、给排水、水处理、能源系统等管线上。
公司地址：温州市龙湾区标准厂房基地（蓝田工业区）
【欧电阀门】【欧克阀门】销往全国各地：北京,天津,重庆,上海,山东,陕西,河北,山西,辽宁,吉林,黑龙江,江苏,浙江,安徽,福建,江西,山东,河南,湖北,湖南,广东,海,四川,贵州,云南,陕西,甘肃,青海,石家庄,郑州,武汉,长沙,南京,南昌,沈阳,长春,哈尔滨,西安,太原,济南,成都,西宁,合肥,海口,广州,贵阳,杭州,福州,台北,兰州,昆明,拉萨,银川,南宁,乌鲁木齐,呼和浩特,温州,永嘉,瓯北,包头,聊城,潍坊,宜昌,烟台,齐齐哈尔,佳木斯,长治,淄博,靖江市,南通,温州。

日标碳钢闸阀标准规范


设计与制造	结构长度	连接法兰	压力-温度等级	试验与检验
JIS B2073	JIS B2002	JIS B2212 B2214	JIS B2073 B2083	JIS B2003




Z41W-10K日标碳钢闸阀主要零件材料




零件名称	CF8系列	CF3系列	CF8M系列	CF3M系列	WCB系列
阀体/阀盖	CF8	CF3	CF8M	CF3M	WCB
闸板	CF8	CF3	CF8M	CF3M	WCB
阀杆	F304	F304L	F316	F316L	1Cr13
填料	PTFE编织	PTFE编织	PTFE编织	PTFE编织	石墨
垫片	PTFE+304	PTFE+304L	PTFE+316	PTFE+316L	石墨+304
压盖	CF8	CF3	CF8M	CF3M	WCB
填料压环	304	304L	316	316L	1Cr13
螺栓	A193-B8	A193-B8	A193-B8M	A193-B8M	35CrMoA
螺母	A194-8M	A194-8M	A194-8M	A194-8M	45




Z41W-10K日标闸阀主要连接尺寸及重量




尺寸	inch	1/2"	3/4"	1"	1-1/4"	1-1/2"	2"	2-1/2"	3"	4"	5"	6"	8"	10"	12"	14"	16"	18"	20"	24"
	DN	15	20	25	32	40	50	65	80	100	125	150	200	250	300	350	400	450	500	600
L	mm	108	117	127	140	165	178	190	203	229	254	267	292	330	356	381	406	432	457	508
H	mm	188	202	225	252	277	323	347	383	457	632	762	895	895	1080	1295	1435	1626	1829	2175
D	mm	90	90	100	100	140	200	250	250	300	300	350	350	400	500	600	600	650	650	700
重量	kg	-	-	-	-	-	23	32	40	63	66	108	171	263	346	488	621	814	992	1492




Z41W-20K日标碳钢闸阀主要连接尺寸及重量




尺寸	inch	1/2"	3/4"	1"	1-1/4"	1-1/2"	2"	2-1/2"	3"	4"	5"	6"	8"	10"	12"	14"	16"	18"	20"	24"
	DN	15	20	25	32	40	50	65	80	100	125	150	200	250	300	350	400	450	500	600
L	mm	140	152	165	178	190	216	241	283	305	381	403	419	457	502	762	838	914	991	1143
H	mm	155	160	186	216	250	330	368	394	473	660	711	813	1003	1137	1489	1581	2017	2228	2650
D	mm	100	100	125	160	160	250	250	300	300	350	350	400	500	600	600	650	838	889	1092
重量	kg	3.7	4.3	7.1	-	13.1	30	36	61	77	106	153	286	412	576	886	1175	1301	1672	2562



以上是日标碳钢闸阀的详细信息，如果您对供应日标碳钢闸阀的价格、厂家、型号、图片有什么疑问，请联系我们获取供应日标碳钢闸阀的*新信息。
